Die Basis für innovative Leichtbauanwendungen
Textile Verstärkungen sind der Schlüssel zu leichten, hochfesten und leistungsfähigen Composite-Bauteilen. Als einer der weltweit führenden Hersteller bietet
SAERTEX ein breites Portfolio an technischen Textilien – exakt abgestimmt auf die Anforderungen verschiedenster Branchen wie Windenergie, Bauwesen, Automotive, Marine oder Luftfahrt.
Im Mittelpunkt stehen unsere unidirektionalen und multiaxialen Gelege – auch bekannt als Non-Crimp Fabrics (NCF). Sie ermöglichen eine gezielte Anpassung der mechanischen Eigenschaften: durch die Wahl von Fasermaterial, Flächengewicht und Faserausrichtung. Ob aus Glas, Carbon, Aramid oder Naturfasern wie Flachs –
SAERTEX liefert hochwertige Verstärkungsmaterialien für Ihre Faserverbundwerkstoffe: innovativ, flexibel, weltweit.
Gestreckte Faserausrichtung für hochbelastbare Gelege
Gewebe vs. Gelege

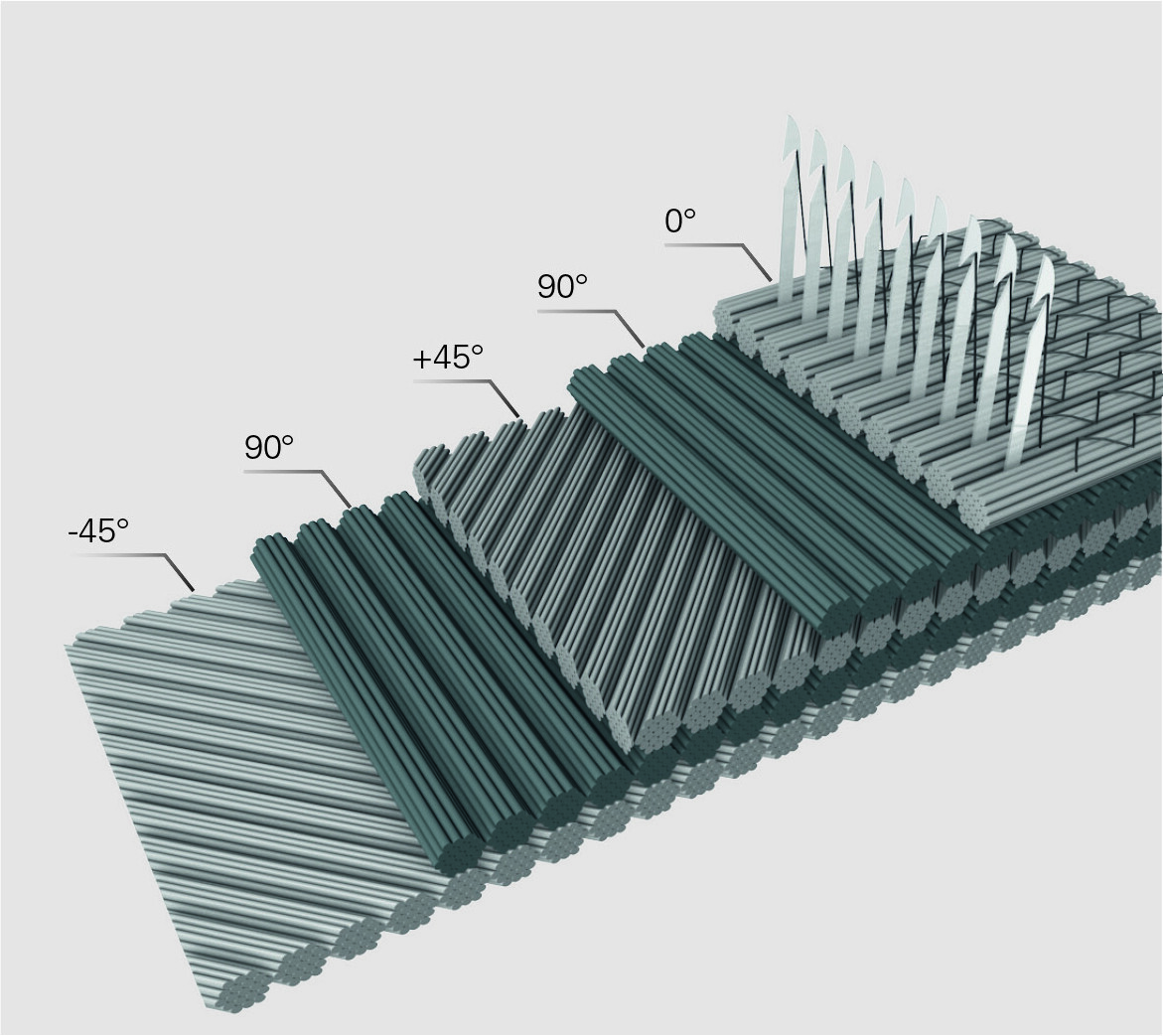

Im Gegensatz zum klassischen Gewebe werden die Rovinge ohne Ondulation, also ohne Wellenbildung, abgelegt. Diese gestreckte Faserausrichtung ermöglicht die Aufnahme höchstmöglicher Lasten. Mehrere Lagen mit individuell wählbaren Winkeln (z.B. -22,5° bis +22,5° sowie 0°) werden dabei zu einem Gelege vernäht. So entsteht ein hochbelastbares Verstärkungsmaterial, das exakt auf die Beanspruchung im Bauteil abgestimmt ist.
Das Ergebnis: maximale Designfreiheit und Performance, bei reduziertem Gewicht und optimierter Verarbeitbarkeit.
Richtungsweisend: Gelege-Basis-Konstruktionen

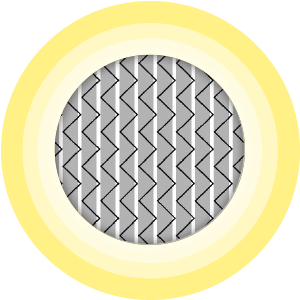

Unidirektionale Gelege
Konstruktion: 0° oder 90°
Bidirektionale Gelege
Konstruktion: 90° / 0°

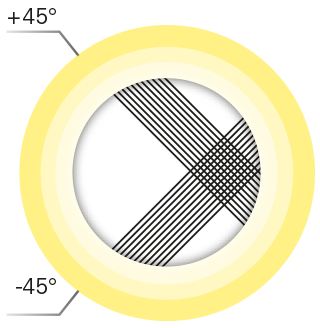

Biaxiale Gelege
Konstruktion: ± 45°
Triaxiale Gelege
Konstruktion: ± 45° / 0° oder 90° / ±45°
Quadraxiale Gelege
Konstruktion: ± 45° / 90° / 0°

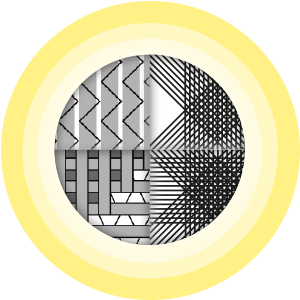

Tailor-made Gelege
Konstruktion: individuell auf Anfrage
Vorteile der SAERTEX Multiaxialen Gelege für den Leichtbau
Maximale Festigkeit durch gestreckte Fasern
Optimal für höchste Lastaufnahme im Bauteil – Lagen werden in Menge und Orientierung exakt auf die Belastungsrichtung abgestimmt.
Gewichtsreduzierung
Reduziertes Bauteilgewicht bei Einhaltung gleicher mechanischer Kennwerte oder aber eine höhere mögliche Bauteilbelastung bei gleichem Bauteilgewicht.
Weniger Lagen = weniger Aufwand und geringere Kosten
Hervoragende Drapierfähigkeit und Permeabilität
Speziell für Infusionsverfahren entwickelt und individuell an Kundenanforderungen angepasst.
Harzkompatibilität
Individuelle Konfiguration – abgestimmt auf Ihren Prozess
Das SAERTEX Portfolio: textile Verstärkungen im Überblick
Entdecken Sie unsere Verstärkungsmaterialien aus Glas-, Carbon-, Aramid- und Naturfasern – modular kombinierbar, weltweit verfügbar:
| Gelege | Kernmaterial | |||
|---|---|---|---|---|
| Produktreihe | UD/Bidirektional | Multiaxial | SAERcore | SAERfoam |
| Materialart | Textile Verstärkung (trocken) | Textile Verstärkung (trocken) | Textile Verstärkung (trocken) | Engineered core (trocken) |
| Rohstoff Input | Glas (E, H, S), Carbon (12-50k), Aramid, Flachs, Basalt | Glas (E)+PP/RC | PU Schaum + Glas (E) | |
| Faserverarbeitung | Gerade Fasern | Gerade Fasern | CSM* | 3D Brücken |
| Aufbau | Unidirektional/Bidirektional | Multiaxial | CSM/PP/CSM | – |
| Faserorientierung | 0° / 90° | -22.5° bis +22.5° | divers | – |
| Lagenanzahl | 1 (UD) oder 2 (BD) | 2-5 | 3 | – |
| Produktveredelung | ||||
| Selbsthaftend – mit SAERfix | Ja | Ja | Ja | Ja |
| Pulverbinder Preforming | Ja | Ja | Nein | Nein |
| Integrierte Fließhilfe – SAERflow | Ja | Ja | Nein** | Nein |
| Cutting & Kitting | Ja | Ja | Ja | Ja |
| Thoughening | Ja | Ja | Ja | Nein |
| Sonderartikel | Easy Drape, Magic Flow, Steady Plus, Ultra Fatigue | Carbon Class A Biax | + NCF (SAERcore Max) | Drapierbar |
| Empfohlen für folgende Verfahren | ||||
| Vakuuminfusion | +++ | +++ | ++ | +++ |
| HP-RTM | +++ | +++ | + | – |
| RTM light | ++ | ++ | +++ | +++ |
| Kompression | ++ | ++ | +++ | ++ |
| Hand Lay-up | + | + | – | – |
| Pultrusion | +++ | ++ | – | – |
| Prepreg/Continuous | +++ | ++ | – | + |
* Chopped Strand Mat | ** PP-Kern standardmäßig als Fließmedium, alternativ recyceltes Kernmaterial (RC) verfügbar
Leistungsstarke Ski mit SAERTEX Hybridfasergelegen – Fischer Sports ist Weltmarktführer im Nordischen Skisport und eine…

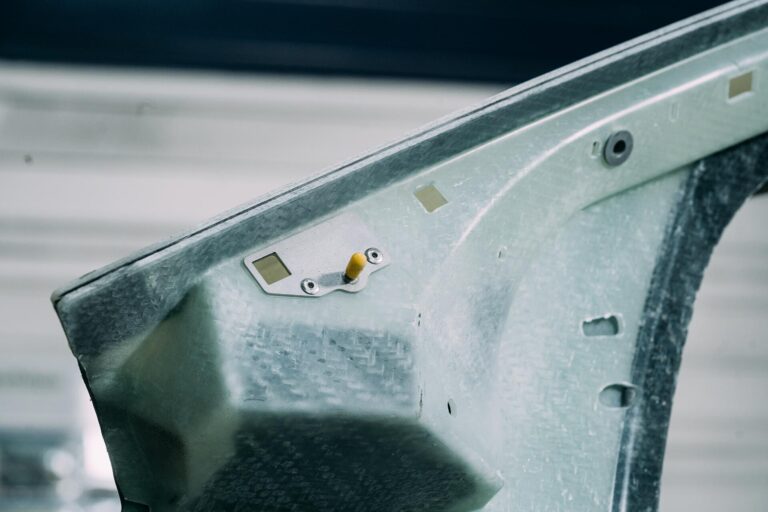

Glasfasergelege für den Automobilsektor – Compositec (zuvor Faurecia Automotive Composites) gehört zu den unabhängigen Spezialisten…
Audi & SAERTEX®: Carbon-NCF für B-Säule des Lamborghini Huracán – Leichtbau im Supersportwagen: Für die…
Komplette SAERTEX-Verstärkung für hybriden Passagierkatamaran – Die GATTO-Werft setzt bei ihrem neuesten Passagierboot auf 100%…
Die längste Composite-Fachwerkbrücke der Welt – Die Paradis Brücke in einem kleinen Vorort von Bergen,…
SAERfoam und Glas NCFs in der Otter Valley Estuary Fußgängerbrücke – Die Otter Valley Estuary…
ENMAC: Pultrudierte Profile mit SAERTEX® Glasfaser-NCF für mehr Stabilität – Verstärkte Profile für die Energieinfrastruktur…
Brødrene Aa: Carbon-NCF für emissionsfreie Fjord-Katamarane – Drei moderne Sightseeing-Schiffe, ein gemeinsames Ziel: Zusammen mit…

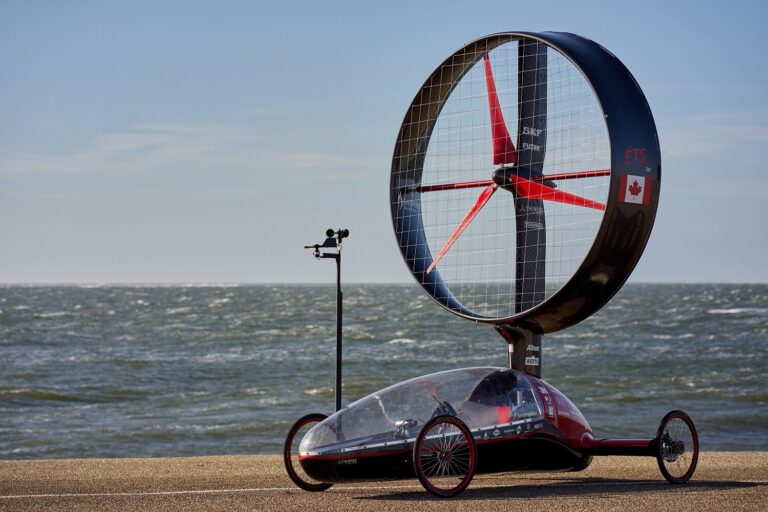

Leichtbau-Champion Chinook: SAERTEX Carbon-Non-Crimp-Gelege für High-Efficiency-Fahrzeuge – Einmal pro Jahr suchen internationale Studenten-Teams den Weltmeister…
Das Norddeutsche Unternehmen Schier Boards, welches seinen Sitz in Stade bei Hamburg hat, stellt aus…
Häufig gestellte Fragen
Flexibel. Vielseitig. Zukunftsstark. Textile Verstärkungen sind das Herzstück moderner Verbundmaterialien – sie eröffnen unzählige Einsatzmöglichkeiten. In den FAQ erfahren Sie alles über Grundlagen, Vorteile und die Bandbreite unserer textilen Lösungen.
Gelege vs. Gewebe
Im Unterschied zu Geweben mit ondulierten Fasern ermöglichen SAERTEX Gelege durch ihre geradlinige Faserführung eine zielgerichtete Kraftübertragung entlang der Belastungsachsen. Composite-Bauteile profitieren so von einer
Wichtige Downloads
Lernen Sie die textilen Verstärkungen noch besser kennen – mit ergänzenden Details, technischen Hintergründen und mehr.
